2. 試樣限製

本試驗設備禁止：

易燃、易爆、易揮發性物質試樣的試驗或儲存

腐蝕性物質試樣的試驗或儲存

生物試樣的試驗或儲存

強電磁發射源試樣的試驗或儲存

3. 容積、尺寸和重量

3.1. 標稱內容積

3.2. 內箱尺寸

3.3. 外型尺寸

3.4. 重量

408 L

W700 X H850 x D700mm

W1000 X H1950 x D1680mm

880㎏

4. 性能

4.1. 測試環境條件

4.2. 測試方法

環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下

GB/T5170.2-2008電工電子產品溫度試驗設備檢驗

4.3. 溫度範圍

-40℃→+150℃

4.4. 快溫變範圍

-20℃～85℃

4.5. 溫度波動度

±0.5℃

4.6. 溫度偏差

±2.0℃

4.7. 濕度範圍

20%～98%R.H，詳見溫濕度範圍圖

4.8. 濕度波動度

±2.5%R.H.

4.9. 濕度均勻度

±3.0%RH（濕度 ＞ 75%RH）

±5.0%RH（濕度 ≤ 75%RH）

4.10. 正常升溫時間

-40℃→+150℃    60 min     空載

4.11. 正常降溫時間

+20℃→-40℃     60 min     空載

4.12. 快溫變速率

-20       85℃    3℃/分    空載(可選擇)

4.13. 負載情況

空載

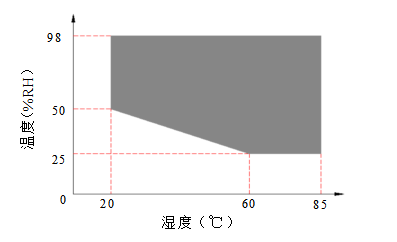

4.14. 溫濕度控製範圍圖

4.15. 滿足試驗標準

GB/T 2423.1-2001 試驗A：低溫試驗方法

GB/T 2423.2-2001 試驗B：高溫試驗方法

GJB 150.3-1986   高溫試驗

GJB 150.4-1986   低溫試驗

IEC68-2-1 試驗A：寒冷.

IEC68-2-2 試驗B：幹熱.

GB 11158《高溫試驗箱技術條件》

GB10586-1《濕熱試驗箱技術條件》

GB/T 2423.2《電工電子產品基本環境試驗規程試驗B：高溫試驗方法》.

GB/T 2423.3《電工電子產品基本環境試驗規程試驗Ca：恒定濕熱試驗方法》.

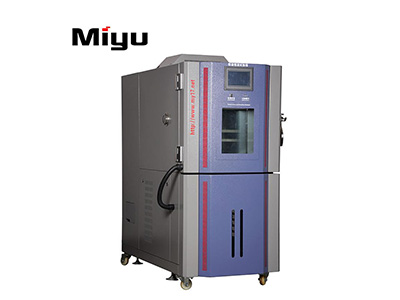

5. 結構特征

5.1. 保溫圍護結構

外壁材料：鋼板烤漆.

內壁材料：不鏽鋼板SUS304 .

箱體保溫材料：硬質聚氨酯泡沫+玻璃纖維.

門保溫材料：玻璃纖維.

5.2. 空氣調節通道

離心風機： 2個。

加熱器、加濕器、蒸發器、給排水口、溫濕度傳感器。

5.3. 試驗箱標準配置

視窗330x450x40mm 3層真空層

平麵嵌入式把手

門鉸鏈:SUS #304

箱內燈PL燈 11W

不銹鋼SUS #304格柵式鋼板置物架2片

不銹鋼可調整間距40mm置物架軌道2組

引線孔：φ50mm 2個

5.4. 箱門

單片門,左開,把手在右手邊。

配觀察窗W400xH600㎜、照明燈。

窗框/門框防凝露電熱裝置。

5.5. 控製麵板

控製器顯示屏、超溫保護設定器。

5.6. 機械室

製冷機組、接水盤、排水孔。

5.7. 配電控製櫃

配電板、排風扇。

5.8. 加熱器

鰭片式散熱管形不鏽鋼電熱器加熱空氣循環方式。

5.9. 加濕器

鍋爐式加濕係統，經風道係統循環方式。

5.10. 電源線孔及排水孔

位於箱體背麵

6. 製冷係統

6.1. 工作方式

複疊機械製冷 風冷式。

6.2. 製冷壓縮機

歐美著名品牌低溫高效半密閉壓縮機。

6.3． 蒸發器

鰭片式多段式自動負載容量調整。

6.4． 冷凝器

氣冷分離式。

6.5． 膨脹係統：

容量控製之冷凍係統  （毛細管）

6.6．  蒸發冷凝器

不鏽鋼釺焊板式換熱器

6.7．  製冷機控製方式

控製係統的控製器根據試驗條件自動調節製冷機的運行工況

蒸發壓力調節閥

壓縮機回氣冷卻回路

6.8． 製冷劑

R404a/R-23（臭氧耗損指數均為0）

7. 電氣控製係統

7.2.溫濕度控製器

采用7英寸微電腦彩色液晶顯示觸控式瑩幕直接按鍵型,中英文表示之廣視角,高對比功能之溫濕度同時可程控器,具250組程序12500段次記憶,每段540Hour59Min,可任意分割設定,並附多組PID控製功能.

7.3控製器規格

精度:溫度±0.1℃＋1digit 、濕度±1%R.H＋1digit

分辨率:溫度±0.01℃,濕度±0.1%R.H.

溫度斜率:0.1～9.9可設定.

具有上下限待機及警報功能.

溫濕度入力信號幹濕球PT100x2.

9組P.I.D控製參數設定,P.I.D自動演算.

幹濕球自動校正.

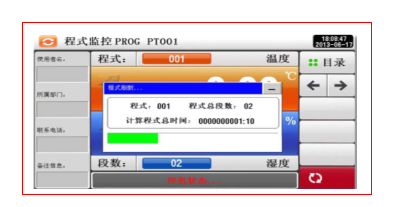

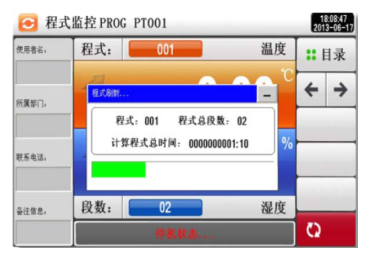

7.4畫麵顯示功能

采畫麵對談式,無須按鍵輸入,屏幕直接觸摸選項.

溫濕度設定（SV）與實際（PV）值直接顯示.

可顯示目前執行程序號碼,段次,剩餘時間及循環次數.

運轉累計時間功能.

溫濕度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能.

具單獨程序編輯畫麵,每頁最少可輸入5個段次溫濕度及時間.

中英文可任意切換。

故障提示畫麵顯示。

屏幕可作背光調整.

屏幕顯示保護功能可作定時，TIMER或手動關閉設定.

7.5程序容量及控製功能

可使用的程序組:最大250個PATTEN。

可使用的記憶容量:共12500 SEGMENTS。

可重複執行命令:每一個命令可達3200次。

程序之製作采對談式,具有編輯、清除、插入等功能。

SEGMENTS時間設定0～540Hour59Min。

可程序時序控製模組裝置x2組。

具有斷電程序記憶,複電後自動啟動並接續執行程序功能。

具RS-485通訊接口。

程序執行時可實時顯示圖形曲線。

具有自動調節冷凍能力功能。

具有預約啟動及關機功能.

具有日期,時間調整功能.

按鍵及畫麵鎖定（LOCK）功能.

6. 安全保護裝置

8.1.製冷係統

壓縮機過熱.

壓縮機過流.

壓縮機超壓.

冷凝風機過熱.

冷凝缺水保護。

8.2.試驗箱

可調式超溫.

試驗空間溫度熔斷絲.

空氣調節通道極限超溫.

風機電機過熱.

8.3.其它

總電源相序和缺相保護。

漏電保護。

加熱加濕幹燒保護。

過載及短路保護。

斷電保護。

7. 其他配置

9.1.試樣電源控製端子

繼電器觸點控製，AC220V、2A以內（當正常運行時，觸點閉合；當設備停機或故障時，觸點斷開）

9.2.總電源漏電斷路器

AC380V、50Hz、三相四線＋保護地線。

8. 選購附件(功能)  下列的附件(功能)單獨報價，需要在合同或技術協議上特別說明

10.1.電源線纜

五芯（三相四線+保護地線）電纜1條（根據客戶要求提供）.

10.2.引線孔

引線孔有直徑φ50mm、φ80mm、φ100mm、φ120mm規格，其位置及數量在箱體結構允許及不影響性能的條件下可按用戶要求訂製。

10.3.純水機

用於製造純水供濕熱型設備用，純水機備DN15外螺紋接頭

水源：自來水，流量≥200kg/h，壓力0.1MPa～0.25MPa，符合GB 5749-1985 生活飲用水衛生標準。

10.4.加重型樣品架

有承重50kg/層，80kg/層，100kg/層（箱內樣品架累計總承載不超過200kg）

10.5.記錄儀

選購件：橫河SR16-E-1記錄儀（川儀）

8.6． 集中監控軟件

用於遠程集中監控，隨軟件（集中監控軟件）配RS-485/RS-232轉換器1個

軟件使用環境：IBM PC兼容機，PⅡ以上CPU，128M以上內存，簡體中文Windows2000或簡體中文WindowsXP操作係統

9. 運輸

試驗箱為整體式，整體運輸

11.1.尺寸

11.2.重量

最大運輸尺寸（不含包裝）：參見 “外形尺寸”

最大運輸重量（不含包裝）：參見 “重量”

10. 使用條件

由用戶保證下列各項條件

12.1.安裝場地

地麵平整，通風良好

設備周圍無強烈振動

設備周圍無強電磁場影響

設備周圍無易燃、易爆、腐蝕性物質和粉塵。

設備周圍留有適當的使用及維護空間。

12.2.環境條件

溫度：5℃～35℃。

相對濕度：≤85%。

氣壓：86kPa～106kPa。

12.3.自來水

（僅限配純水機的濕熱型設備）

流量≥200kg/h，壓力0.1MPa～0.25MPa 。

自來水符合GB 5749-1985 生活飲用水衛生標準。

注：純水機備DN15外螺紋接頭。

12.4.供電條件

電源

電源容量

最大電流

電源開關

AC380V  三相四線+保護地線。

電壓允許波動範圍：AC（380±38）V 。

頻率允許波動範圍：（50±0.5）Hz。

保護地線接地電阻小於4Ω。

要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，並且此開關必須是獨立供本設備使用。

約16kW

35 A

70Ａ

10.1． 對儲存環境的要求

設備不工作時，環境的溫度應保持0℃～+45℃以內

當環境溫度低於0℃時，應將設備中存留的水排放幹淨，以免管道內的水結冰漲壞管道（僅水冷型）

精度

溫度：±0.3 ﹪F.S/ 濕度：±1.5 %RH＋1digit。

精度保證範圍

－99.9~200.0℃/10.0~100.0 %RH。

測定週期

0.6秒(溫度、濕度各0.3秒)。

程式組容量

250 PATTERN(組)/12500 STEP(段)。

STEP (段)時間

0～540H59M 可調。

定值時間

0～999999H59M 可調。

循環次數

每組程式可設1～32000次（小循環可設1～32000次）。

入力

萬能輸入可選。

主輸出控製

SSR可選擇。

接點出力

RUN,HRUN,H1,T1～T7,K1,TS1～TS2,DW,UP,END,HIGHT,ERR等。

TROUBLE IN

全機報警動作相關處理資訊及相關處理圖片。

SENSOR OFFSET

全程6段線性調整。

PID ZONE設定

溫度：3分割   溫濕度：6分割   共9分割。

曲線表示

PV實際值/SV設定值曲線可分別顯示(0～8day可設定)。

曆史數據表示

PV實際值/SV設定值按采樣周期記錄保存。

注： 1. 曲線，曆史數據可由USB按日期選擇拷貝。

     2. 按60秒采樣，可記錄保存120天數據。

時間表示

年/月/日/時刻。

試驗名稱登錄

可任意登錄250組中英文試驗名稱。

通信機能

附標準RS-232介麵或因特網聯機界麵（需訂貨時注明）。

LCD背光燈

背光燈保護0~99分可設。

有效表示範圍

全真彩 87(H)×155(W)mm。

記憶體

資料記憶保存EEPROM(可保存10年以上)。

附加功能

預約起動設定/運轉預計結束時間表示/通電時間積算/運轉時間積算。

程式停機處理：可選擇停機，末段/定值/連接到？程式組。

外型尺寸

160(H)×265(W)×35(D)mm 。

開孔尺寸

151(H)×215(W)mm。

電源

AC100~240V  50/60Hz  20VA。

製冷係統

壓縮機

儲液器

壓力繼電器

冷凝器

油分離器

蒸發壓力調節閥

膨脹閥

幹燥過濾器

電磁閥

止回閥

蒸發器

熱交換器

德國比澤爾(2台 2P)

德國ESK

丹麥DANFOSS 或

翅片式風冷冷凝器

艾默生

丹麥DANFOSS

丹麥DANFOSS

丹麥DANFOSS

意大利CASTEL 或 丹麥DANFOSS 或 日本路宮

意大利CASTEL 或 丹麥DANFOSS

廣州中力

東聯熱工

電氣係統

控製器

  空氣開關

  接觸器

熱繼電器

小型繼電器

相序繼電器

時間繼電器

  固態繼電器

自主研發，有自主產權

台灣台安

法國施耐德

法國施耐德

法國施耐德

法國CROUZET或台灣CKC

日本鬆下或台灣CKC

台灣CKC
