一、設備用途

防水試驗箱適用於考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬濺水，噴水等各種環境。走進全麵的控製係統以及變頻技術的采用，使得降雨量試品架的回轉角度，噴水量擺動頻率都可自動的調節.

二、標準依據： GB4208-2008、GB2423.38、IPX5、IPX6等效

三、結構原理：

本設備的基本設計原理：底部設一水箱在通過右側控製箱內部的不鏽鋼水泵抽水並加壓後再送到頂部噴水管裝置的噴頭處，噴嘴恒向噴水到轉盤上麵的樣品上，再散落到水箱內部，從而形成水循環係統。水泵出口設計流量計、壓力表、電磁閥等控製元件。內箱安裝防水轉盤速度在麵板上控製。

四、技術參數：

1、試驗箱內箱尺寸：深800mm×寬800㎜×高800㎜

2、試驗箱外箱尺寸：深1150mm×寬3600㎜×高1600㎜（立式結構）

                 深1150mm×寬1200㎜×高3600㎜（橫向結構）

3、高壓噴水管安裝在左側麵，采用不鏽鋼焊接而成，與箱體連接，噴水管前後各安裝一個支架，支架高度可調節。

4、噴淋係統：由水泵、水壓表、固定式噴管支架組成

5、安裝2個 噴水頭，其中IP6噴頭1個，IP5噴頭一個。

6、管徑：六分  聯塑PVC管

7、噴孔內徑：φ6.3mm,IP5(等級)，φ12.5mm,IP6(等級)

8、噴水壓力：80-150kpa（按流量調節）

9、噴水流量：IP5(等級)12.5±0.625(L/min)，IP6(等級)100±5(L/min)

10、轉盤：φ300mm 觸摸屏可顯示轉盤轉速

11、噴水持續時間：3、10、30、9999min（可調）

12、運行時間控製：1～9999min(可調)

13、水循環係統，保證水源循環使用

14、噴水壓力表，可顯示噴水壓力

15、控製係統：觸摸屏控製係統。

16、試驗室外箱由不鏽鋼板做為防水牆，不鏽鋼方通做為支架。

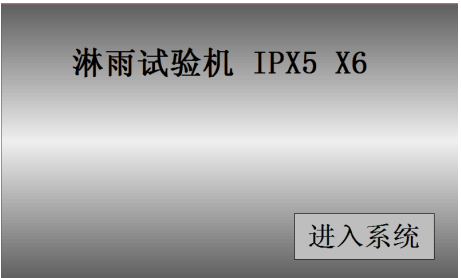

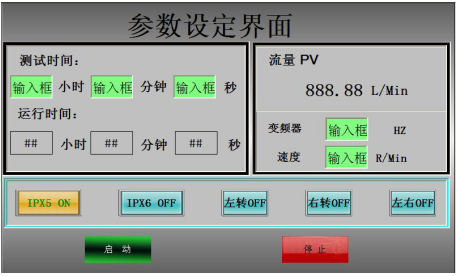

 係統控製界麵

五、材料：

1、噴管：304不鏽鋼管

2、水箱：304不鏽鋼

3、框架材料：201不鏽鋼方通，砂麵（專業拉絲）

六、結構材質：

1、噴管：304不鏽鋼管

2、噴頭：SUS304不鏽鋼板

3、台麵：SUS304不鏽鋼

4、IP56台體內支架：不鏽鋼方通，PVC管

5、大功率水泵2.2KW 多個電磁閥控製水路。

6、IP56控製係統同在一起操作，IP等級可選擇測試。

7、設備總功率3.5KW

8、設備運行所需電壓：380V

七、主要配置
