▍冰水衝擊試驗箱設備安全：

1、安全警聲音:試驗箱故障時三色報警燈發出聲光告警，告警聲音≥80dB

2、 告警記錄:所有告警均能在麵板和軟件上顯示，可在監控軟件查詢曆史告警信

息

3、緊急開關:試驗箱帶緊急開關，開關使用紅色自鎖定按鈕，按下開關後設備電部分斷電或總電源斷電，緊急開關帶有保護蓋設計；

4、安全標識：燙傷、凍傷、割傷、有毒物質吸入、絞傷、粉塵吸入、電擊、夾傷、有害輻射、燃燒、爆炸的操作部位張貼警示標簽，並保證標簽的終身可靠；

▍壓縮機

1） 進口壓縮機組成製冷機組；

先進節能設計：采用PID+PWM原理的VRF技術（電子膨脹閥根據熱能工況冷媒流量伺服控製）；

 A, 采用PID+PWM原理的VRF（製冷劑流量控製）技術實現低溫節能運行（電子膨脹閥根據熱能工況冷媒流量伺服控製技術）：低溫工作狀態，加熱器不參與工作，通過PID+PWM調節製冷劑流量和流向，對製冷管道、冷旁通管道、熱旁通管道三向流量調節，實現對工作室溫度的自動恒定。此方式在低溫工況下，可實現降低30%的能耗。該技術基於丹麥Danfoss公司的ETS係列電子膨脹閥，可適用於對不同製冷量要求時對製冷量進行平滑調節，即滿足在不同降溫速率要求時，實現壓縮機製冷量調節

■ 2) 製冷工藝: 在製冷係統設計中充分考慮了對壓縮機的保護措施，如壓縮機吸排氣壓力自動保護

■ 可靠性：

主要製冷配件均采用國際知名品牌，如：法國泰康或德國穀輪或比澤爾原裝進口壓縮機，丹麥DANFOSS壓力控製器、熱力膨脹閥、視液鏡，美國EMERSON油分離器、幹燥過濾器，美國EMERSON或意大利CASTEL電磁閥、截止閥等，詳見附件。

▍冷卻方式

■ 風冷（冷凝器）風冷高效強製對流翅片式

■ 冷凝器設計排水孔，冬季長期不使用時可以將冷凝器中的水放盡，避免低溫損壞換熱器、閥門及管道。

▍製冷劑

■ 高溫級：R404a，美國杜邦

■ 低溫級：R23， 藍天

■ 上述製冷劑均為符合國際環保要求的環保製冷劑。

▍蒸發器

■ 蒸發器是製冷四大件中很重要的一個部件，低溫的冷凝“液”體通過蒸發器，與外界的空氣進行熱交換，“氣”化吸熱，達到製冷的效果。

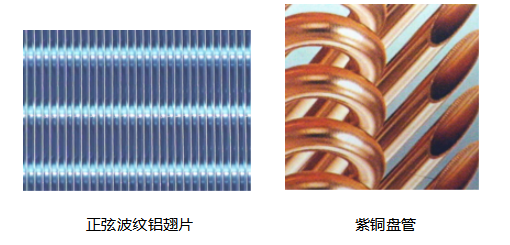

■ 本公司采用的是正弦波紋鋁翅片紫銅盤管式蒸發器，該蒸發器具有結構緊湊、體積小、質量經、經濟效益好等特點。

▍油分離器

■ 油分離器是將製冷壓縮機排出的高壓蒸汽中的潤滑油進行分離，以保證裝置安全高效地運行。

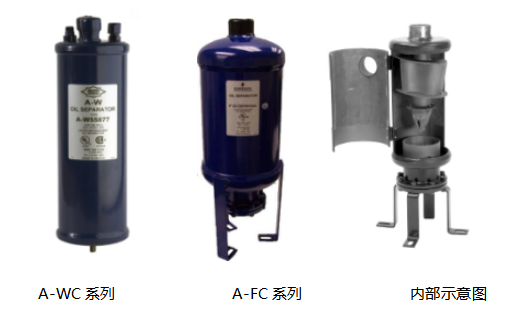

■ 采用美國Emerson油分離器（A-WC/A-FC係列,具體根據壓縮機確定）其特點為：

1. A-WC係列為焊接式，A-FC係列為法蘭式；

2. 內置捕油濾網；

3. 外塗層為抗腐蝕的環氧粉狀噴漆；

4. 分油率99%；

5. 最高工作壓力：A-WC:41 bar

                      A-FC:31 bar

▍幹燥過濾器

■ 幹燥過濾器主要是起到雜質過濾的作用，同時也可吸附係統在安裝過程中帶進的少量水份，防止係統出現髒堵和冰堵。

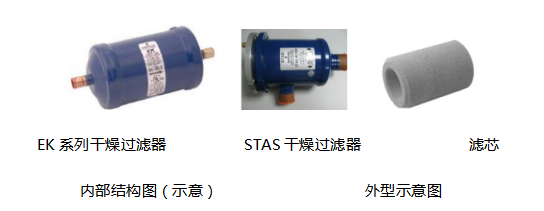

■ 采用美國Emerson幹燥過濾器（EK係列或STAS係列，注：STAS係列主要應用在功率較大的冷凍係統，具體根據壓縮機及係統確定）

■ EK係列其特點為：

1. 高過濾精度，過濾精度為20微米；

2. 高除水性，有效的防止了POE油的變質；

3. 外塗層為抗腐蝕的環氧粉狀噴漆；

4. 鋼質殼體防振、抗震效果極佳；

5. 濾芯為25%活性鋁，75%分子篩

■ STAS係列其特點為：

1. 它是可換濾芯的幹燥過濾器，內部元件易於安裝，更換；

2. 內壁設計阻力小，壓降低；

3. 外塗層為抗腐蝕的環氧粉狀噴漆；

4. 硬質鋼體，使用壽命長；

5. 過濾能力（帶濾芯）： 40微米；

6. 采用高除酸/除水濾芯

▍減震降噪

■ 壓縮機底部安裝減振彈簧和膠墊，減少壓縮機振動通過底座向機組架傳遞；

■ 壓縮機排氣管道使用韓國的金屬避震軟管，減小振動通過管道傳遞；

■ 直徑10mm以下的壓縮機工藝管道采用減震彎和遠端固定避免發生共振；

■ 機組櫃內部粘貼消音棉，減少噪音的傳遞；

▍、其他配置：

電源線纜：五芯（四芯電纜+保護接地線）電纜1條（2.5米長）

引線孔：引線孔有直徑φ50或100mm規格，其位置及數量在箱體結構允許及不影響性能的條件下可按用戶要求訂製。

    集中監控軟件：

    1 配備U盤口1個便於曲線讀取

    2 用於遠程集中監控，隨軟件（集中監控軟件）配RS-485/RS-232/LAN轉換器1個

    3軟件使用環境：IBM PC兼容機，PⅡ以上CPU，128M以上存儲器，簡體中文Windows2000或簡體中文WindowsXP操作係統(提供PC端軟件，能實現試驗箱運行參數、曲線、告警的遠程監視、控製、曆史查詢，試驗箱運行曲線數據需以控製軟件自身生成)

▍、使用條件（由用戶保證下列各項條件）：

     8.1 場地：

     8.1.1 地麵平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵

     8.1.2 附近沒有強電磁輻射源

     8.1.3 設備附近備有排水地漏（距離製冷機組2米以內）

     8.1.4 場地地麵承重能力：不小於500kg/m2

     8.1.5 設備周圍留有適當的維護空間

     8.2 環境條件：

     8.2.1 溫度：5℃～35℃

     8.2.2 相對濕度：≤ 85%RH

     8.2.3氣壓：86～106kpa

     8.3 電源：AC380V

     8.3.1 電壓允許波動範圍：AC（1±10%）380V

     8.3.2 頻率允許波動範圍：（1±1%）50Hz

     8.3.3 保護地線接地電阻小於4Ω；TN-S方式供電或TT方式供電

     8.3.4 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，並且此開關必須是獨立專門供本設備使用

     8.3.5 電源容量約： 16 KVA

     8.3.7電流開關：60A

    8.4 對儲存環境的要求：

8.4.1 設備不工作時，環境的溫度應保持+0～45℃以內
