一、 用途：

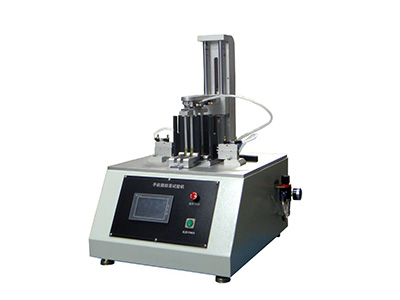

本機適用於手機、電話機聽筒、對講機、MP3、CD、電子詞典等小型電子消費類產品作重複跌落測試

二、 動作原理

先把手機放入到跌落夾具內，調整好合適的大小位置，步進電機帶動真空吸盤將手機吸住，上升後鬆開吸盤，手機成自由跌落運動，如此反複直至設定次數。

三、 特點：

可設定次數自動停止

跌落表麵材料：鋁，厚度為12mm。

提示功能：能設定按鍵次數定值，可自動停止測試。

本機采用步進電機、SMC真空吸盤作為手機提起、跌落驅動源，能實現手機等產品反複跌落，以檢測產品由一定高度落下之耐衝擊性；

由於采用氣動組件及專製控製方式，極大地提升測試速度和一致性；采用美國顯控摸式控製屏+PLC可編程控製器作動作程控；獨立計數，到達設定次數自動停止測試

四、 技術參數：

1、同時跌落手機：1台

2、允許試件重量：2kg(max)

3、跌落高度：60-150ｍｍ/或300mm

4、測試速度範圍：6～20次/min

5、PLC控製器及觸摸屏：1套

6、機器尺寸：W420*H1350*D370mm

7、試樣尺寸：長150*寬120MM

8、機器重量：約40kg

9、氣源：≥0.5Mpa

10、電源：AC 220V 或指定

備注：製作部分電氣與主體為一體式

五、主要配置

1、觸摸屏：1個、

2、PLC：1個

3、步進電機：1套

4、真空吸盤：2個（SMC）
