電池擠壓針刺試驗機適用於模擬各類金屬鋰電池與鋰電池、含堿性或非酸性電解質的二次電芯或電池，在使用、運輸、存儲、廢物處理時遭受擠壓和穿刺的情形。

產品編號： MY-DC-ZCJY

上架時間： 2024/04/18

設備技術規格書

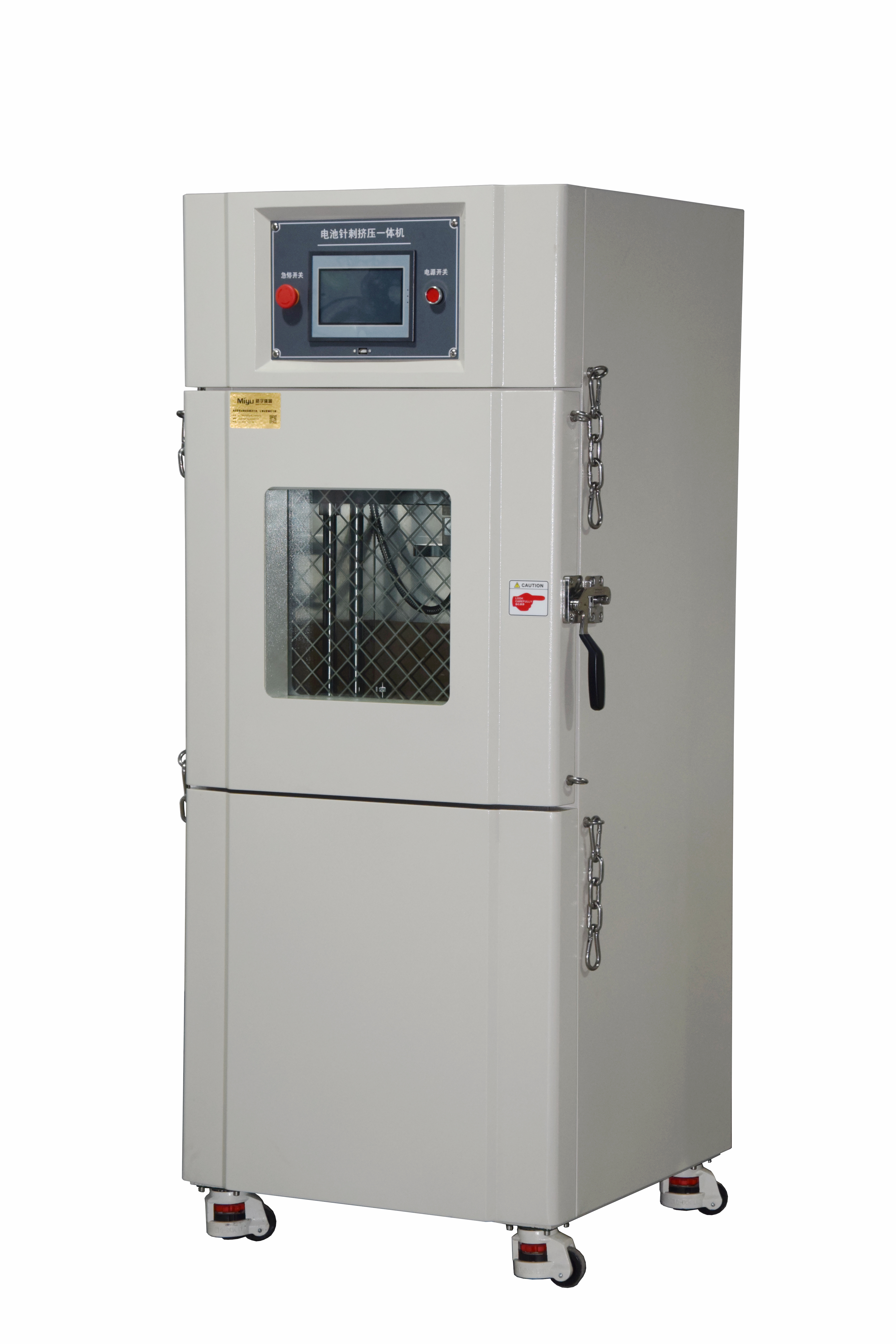

設備名稱：電池擠壓針刺一體機

設備型號：MY-DC-ZCJY

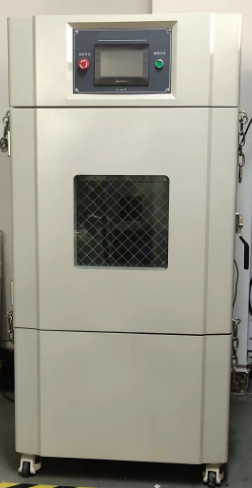

（圖片僅供參考，請以實物為準）

一、設備用途

電池擠壓針刺試驗機適用於模擬各類金屬鋰電池與鋰電池、含堿性或非酸性電解質的二次電芯或電池，在使用、運輸、存儲、廢物處理時遭受擠壓和穿刺的情形。

二、適用類型

適用於棱柱形、袋裝、紐扣、圓柱電池、單體電池

三、適用標準

GB31241-2022 IEC62133-2012 UN38.3 UL1642-2005

四、試驗規則

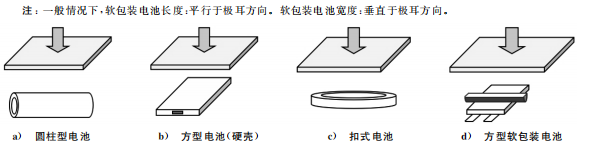

1.對於圓柱形電池，擠壓電池的縱軸應與擠壓裝置的兩平板平行；

2.對於方形和軟包電池，隻對電池的寬麵進行擠壓；

3.對於硬幣式或紐扣式電池，采用電池上下兩平麵與平板平行方式進行擠壓；

4、針刺試驗應該在20℃±5℃的環境下進行，將電池平放於夾具上，用直徑φ3-φ8mm的無蝕鋼針以10mm/s-40mm/s的速度穿插電池表麵中心位置；

5、一個電池僅進行一次擠壓，電池以不爆炸不起火為合格；

徑φ3-φ8mm的無蝕鋼針以10mm/s-40mm/s的速度穿插電池表麵中心位置；

五、試驗方法

兩平板間施加 13.0 kN+0.78 kN的擠壓力,擠壓電池的速度為0.1 mm/s

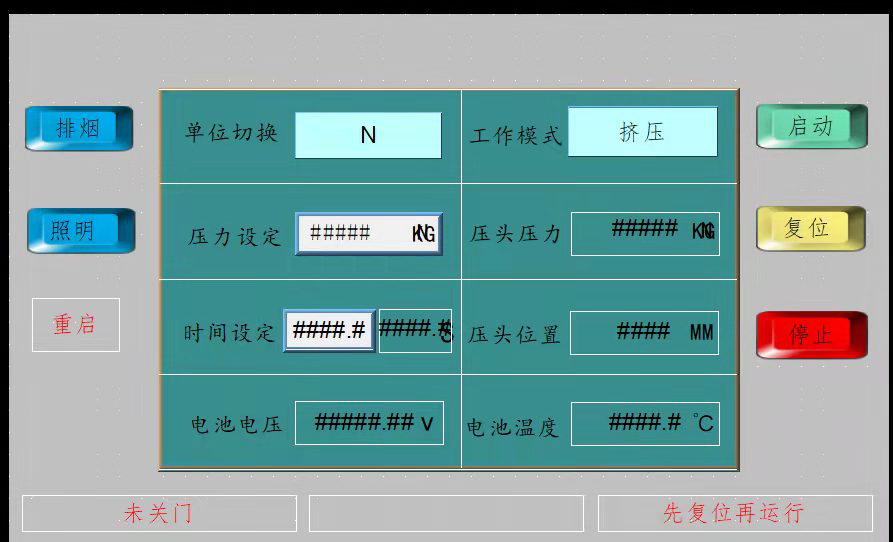

六、軟件界麵

七、主要技術：

技術參數：

擠壓力值	1-20KN可調
針刺力值	5KN
絲杆直徑	32mm
擠壓速度	0.1~10mm/s，
針刺速度	0.1~40mm/s，
力值顯示	觸屏顯示，有曆史記錄
采集通道	電壓1通道，溫度1通道
擠壓頭	平板，200平方毫米以上
鋼針規格	Skd11材質，φ3mm～φ8mm，長度100mm
測試空間	500x500x500mm（長x寬x高）
內箱尺寸	800x800x800mm（長x寬x高）
外箱尺寸約	100012001850mm（長x寬x高）
觀察窗	300*300mm，帶防爆網，20mm防爆玻璃
泄壓口	200*200mm
箱體材料	內箱1.5mm厚不鏽鋼，外箱1.5冷板靜電噴塗
電源功率	220V/50HZ/2.0KW
設備重量	約600KG

數據參數

采集數據通道	電壓1通道、溫度1通道
電壓采集範圍	0-100V常用
電壓精度	0.2%
力值精度	0.2%
溫度采集範圍	0-1000℃常用
溫度誤差	±2℃
記錄速度	每秒10次
數據導出	USB
數據類型	表格數字
曲線類型	圖片
數據采集類型	曲線與表格，開始運行測量記錄溫度、電壓、壓力、位置、速度變化
