1.1.設備外觀

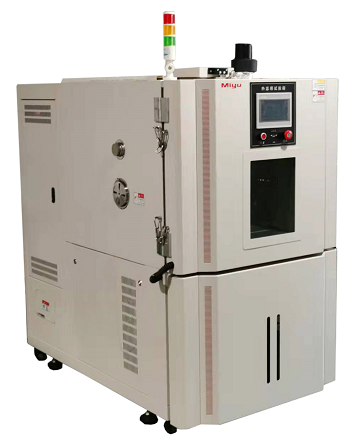

本機為上下式結構，箱體上部為試驗區、控製器安裝在箱門上，電器控製在箱體左後方，安全、可靠。

1.2.設備主要功能

主要用於電池安全性能檢測中爐熱試驗、加熱測試等（適用於 3C 單體電芯或3C 電池組小於 10AH）。

2.1.設備名稱

熱濫用試驗箱

2.3.符合標準

GB 31241-2014《便攜式電子產品用鋰離子電池和電池組 安全要求》標準要求：將電池按照規定的試驗方法充滿電後，將電池放入試驗箱中。試驗箱以（5±2）℃/min的溫升速率進行升溫，當箱內溫度達到130℃±2℃後恒溫，並持續30min。

接收標準：電池應不起火、不爆炸。

2.4.內箱尺寸

（W*H*D，單位：mm）600*750*500

2.5.外箱尺寸

（W*H*D，單位：mm）約W900×H1750×D1200（含頂部電機高度）

2.6.溫度範圍

RT+10℃～+150℃可任意調節

2.7.控製精度

溫度分辨率：0.01℃

溫度偏差：≤±2℃

溫度均勻度：≤ 2℃

溫度波動度：±0.5℃

升溫速率：RT℃升至+85℃，全程平均非線性5℃/分鍾,空載

溫度控製通道數量：1個     監控通道數量：1個 （可根據客戶要求擴展選配到8個）

負載：3KG

2.8.計時設置

9999H59M59S可設置

3、箱體組成結構

3.1.內箱材料

SUS304#不鏽鋼板，1.2mm厚

3.2.外箱材質

冷軋鋼板烤漆處理1.2mm厚

3.3.照明功能

門外部裝有 LED防爆燈1組,節能高亮度,方便觀察測試區電池測試時的狀態；

3.4.排煙功能

測試產生的煙霧廢氣可通過頂部的鼓風機通過管道排放到室外；排煙管；

3.5.安全防爆

門裝有 20mm 厚度的鋼化防爆玻璃；玻璃前麵安裝了一張活動的不鏽鋼絲隔網,增加安全性能,同時也方便抽取清理；外部的鏈接鉸鏈門鎖采用高強度的標準配件，安全,方便安裝與更換；箱體後部帶有防爆泄壓門 300*300mm。

3.5防爆卸壓口

在工作室頂部設置防爆卸壓口，當箱內由於非正常工作狀態導致箱內壓力劇增時，卸壓口自動打開，緩解箱內破壞性壓力。機械式門鎖，保證避免箱內升高而導致箱門自動開啟

3.6.保溫材質

采用耐火級高強度 PU 聚氨酯發泡保溫絕緣材

料(比一般 PU 更具斷熱,耐火功效),保溫係數:小於 0.0212kcal/m∙hr，厚度100MM

3.7.試驗箱組成

測試區、風機、電熱、電氣、控製器

3.8.溫度控製

控製器、固態繼電器、電熱、循環風機、PT-100傳感器

3.9.箱門及觀察窗

單開門配防爆鏈、防凝露電熱裝置，真空自動除霧透明帶照明燈觀察窗，尺寸230X270mm

3.10.密封條

耐高溫矽膠密封條

3.11.引線測試

左右兩側各開有Φ50mm的測試孔或由客戶指定測試孔尺寸，並附有相應保溫隔熱配件及專用的密封軟塞

3.12.樣品架

箱內設置可隨意調整的樣品分度架及樣品放置托盤架，標準配置2塊（304不鏽鋼圓條彎折焊接成型，表麵鐵氟龍塗層處理）每塊承重20KG均勻分布

3.13.箱體移動

箱體底部安裝4個移動腳輪及定位腳杯

3.14.總重量

約260KG

4、電氣控製係統：7寸真彩寬屏控製器

4.1控製器

設定範圍：最大溫度範圍上下限5℃

顯示分辨率：溫度：0.01℃；時間：0.1min;

溫度測量：PT100型鉑金電阻

RS-232/R485通訊界麵：可顯示曲線,資料獲取,可做為監控及遙控係統

4.2.畫麵顯示功能

溫度設定(SV)實際(PV)值直接顯示

可顯示執行程序號碼,段次,剩餘時間及循環次數, 運轉時間顯示

程序編輯以及圖形曲線顯示

具單獨程序編輯畫麵,每頁可輸入4個段次溫濕度,時間

定點或程序動作狀態顯示

語言轉換可以切換中文/英文

大屏7寸真彩顯示屏幕

5、加熱係統

5.1.加熱發熱管

采用進口鎳鉻合金電加熱器

5.2.加熱控製方式

無觸點等周期脈衝調寬，SSR（固態繼電器）

5.3.熱恒定方式

智慧型自動加溫，P.I.D控製達到所需要的溫度

6、空氣風量循環係統

6.1.試驗樣品放置在測試空間內，需要保證樣品表麵溫度及濕度的均勻性，必須對測試空間氣流進行強製循環。本設備內置空氣間、循環風道及不鏽鋼循環風機，通過頂部背葉窗及散流器，風均勻的從頂部吹出，將調和室中調和好的溫度、濕度散發到測試空間，從而達到均勻的控製溫濕度的目的

6.2.采多翼離習式風扇及密封型馬達,不易失油及束心

6.3.擴散重直,水平交換,弧型循環送風方式

6.4.可調式側吹出風口及護網回收口

6.5.特殊訂製可調式百葉送風循環係統

7、安全保護係統

7.1.附有無熔絲保護開關

7.2.試驗箱：極限超溫，風機、電機過熱繼電器保護

7.3.電源：漏電保護，超載及短路保護

7.4.溫濕度過零點閘流體功率控製器保護

9、設備工作環境

9.1.環境溫度：0～35℃

9.2.環境濕度：20%RH～90%RH，非冷凝

9.3.設備噪音：≤50db在機台正前方離機台1米並離地麵1.2米處測量

10、設備使用需求

10.1.使用場地

地麵平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵；附近沒有強電磁輻射源

A：不小於400mm

B：不小於400mm

C：不小於1000mm

10.2.場地地麵承重能力

不小於200kg/m2；設備周圍留有適當的維護空間,使用場地適當考慮設備排水問題

10.3.設備用電

AC 380V±10%,50Ｈz±1Ｈz，獨立配置相應容量的空氣或動力開關，設備配線長約3米

10.4.設備功率

10KW，最大電流20A
