一、 用途：

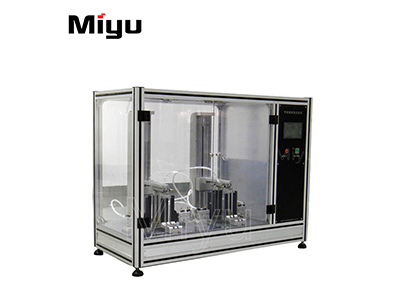

本機適用於手機和平板電腦產品作重複跌落測試

二、 動作原理

先把手機放入到跌落夾具內，調整好合適的大小位置，步進電機帶動手指夾具將手機夾住，上升到設定高度後鬆開，產品成自由跌落運動，如此反複直至設定次數。

三、 特點：

可設定次數自動停止

可設定上升停留時間,下降停留時間.

可設定跌落高度,數字式輸入.

可設定上升下降速度.

跌落表麵材料：鐵板或木板(刨花板) 厚度約為15mm(或由客戶指定)。

本機采用步進伺服電機、手指氣缸作為產品提起、跌落驅動源，能實現產品反複跌落，以檢測產品由一定高度落下之耐衝擊性；

由於采用氣電結合組件及專用控製方式，極大地提升測試速度和一致性；

采用觸摸式控製屏+PLC可編程控製器作動作程控；控製精準.

四、 技術參數：

1、同時跌落產品：2台

2、允許試件重量：1kg(max)

3、跌落高度：10-300mm

4、跌落最大尺寸：7寸手機

5、測試速度範圍：6～20次/min

6、機器尺寸：300X250mm

7、機器重量：約90kg

8、氣源：≥0.5Mpa

9、電源：AC 220V/110V 或指定

五、主要配置:

1三菱PLC  1

2 SMC夾持氣缸 2

  複位氣缸     4

3昆侖觸摸屏  1

4 SMC電磁閥    8

5 進口（山社電機）2
