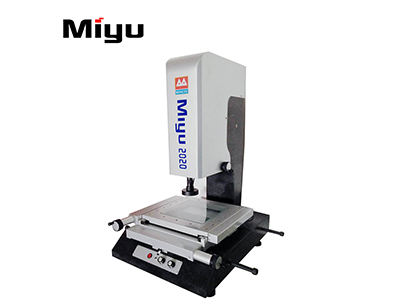

一、本設備標準功能：

1、可將產品拍成產品照片並以jpeg的格式保存於計算機中形成產品圖庫

2、並將保存於計算機中的照片打開並於實時的影像同一畫麵中進行對比

3、圖形可輸入到AutoCAD成為工程圖

4、AutoCAD標準工程圖可輸入實時影像中，令AutoCAD工程圖與實際工件外形重疊進行對比，從而找出工件和工程圖的區別

5、可輸入先前拍照儲存的jpeg圖片到實時影像中與實際工件進行重疊對比

6、可以在預覽的全圖中進行標注尺寸

7、自定義圓：可按客戶需要自定標準的圓，再以標準的圓和影像中的工件做重疊對比，從而找到工件與標準圓形之間的誤差

8、自定義線段：可自行定義線段的起點坐標、長度、旋轉的角度，再與影像中的工件作重疊對比，從而找到工件與標準圖形之間的誤差

9、自設客戶坐標：在即時影像中的實際工件上自行設定坐標原點（0，0），在畫麵上任意點標示該點的Ｘ、Ｙ坐標位置

10、坐標標注：以自設的坐標原點(0,0)為基準，標注畫麵上任意一點的坐標位置

11、專利取Ｒ角功能：為目前市麵上準確的平麵取Ｒ角方式

12、測量：可測量平麵上的任何幾何尺寸（角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等）

13、繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似

14、標注：可以在即時影像中的工件上標注尺寸。（長度、角度、直徑、半徑、點到線的

距離、兩圓的偏心、兩點間距等

二、主要技術指標：
