一、設備用途

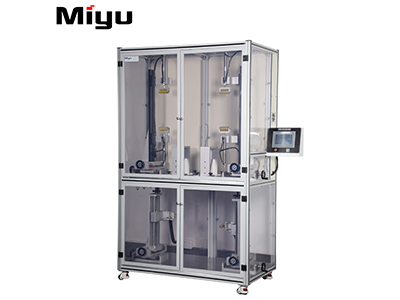

本設備用於檢測把手內部的彈簧的疲勞性破壞試驗，主要適用於擺臂式把手測試（圖上2工位），推拉式把手測試（圖下2工位）的獨立測試。

可檢測兩種把手的NG現象：

１）擺臂式把手：采用光電感應開關感應把手回彈位置來判斷彈簧是否

        斷裂。

２）推拉式把手：采用兩個氣缸，可能過精密調壓閥調節推拉力大小，

        氣缸1負責推拉動作，氣缸2則用於推力檢測，每進行測試時氣

         缸2會進行推力檢測，即當彈簧不發生斷裂時，氣缸2是推不動

        把手的，若彈簧有發生斷裂，氣缸2可以推動把手，旁邊裝有光電感

應開關感應其氣缸2推出的位置，來判斷彈簧是否斷裂。

     結構上采用加厚40*40鋁型材組裝而成，框架穩固可靠，結構美觀大體，配備腳輪腳杯，方便移動定位。 設備Z軸可上下移動平台，準確高效定位。配合多個SMC精密導杆氣缸完成一係列動作，氣缸力源的大小可通過精密高壓閥控製。

     軟件上，采用觸摸屏顯示器輸入控製，以PLC進行編程，工況顯示清楚了然，可設置調節每個工況的相應參數，如測試速度，測試時間，延時時間等等。

二、設備參數

1試驗工位 4工位　擺臂式把手２工位　推拉式把手２工位　獨立運行

2次數 0-999999次可設定

3試驗速度 5-60次/分可調

4控製方式：觸摸屏PLC

5主部件：日本SMC 氣缸電磁閥

6帶鎖舌動作NG檢測功能

7 機台尺寸 工位尺寸（W*D*H)=1200*1060*1850mm

8 電源 氣源 AC 220V 約500w 5Kg以上潔淨空氣源

三、主要配置
